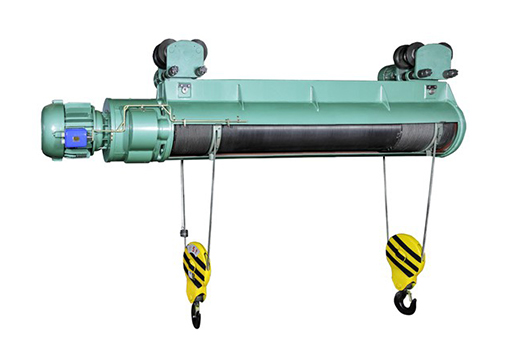

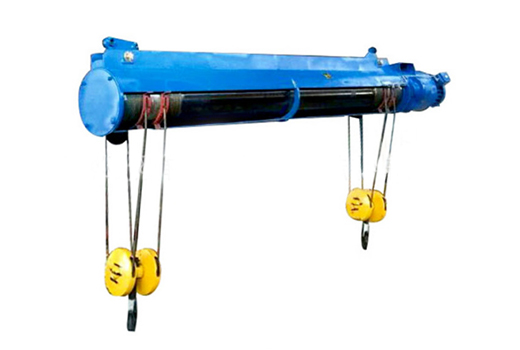

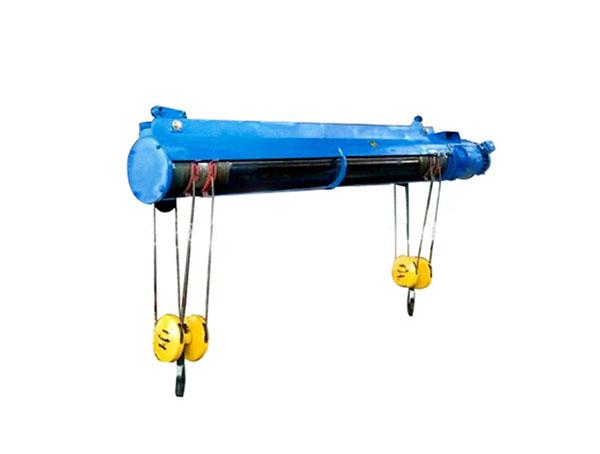

雙鉤電動葫蘆
雙鉤電動葫蘆也就是同一個卷筒的設兩個下鉤。這種類型的葫蘆卷筒中間空白,兩側分別卷繩。而常說的雙出繩電動葫蘆，-般就是指這種，多指兩…

雙鉤電動葫蘆

產品介紹

      雙鉤電動葫蘆也就是同一個卷筒的設兩個下鉤。這種類型的葫蘆卷筒中間空白,兩側分別卷繩。而常說的雙出繩電動葫蘆，-般就是指這種，多指兩側出單繩。

      市場上雙鉤雙吊點電動葫蘆所謂雙吊點鋼絲繩電動葫蘆是指有兩個間隔一定距離的吊點，并能同時上升或同時下降的電動葫蘆。現有的雙吊點鋼絲繩電動葫蘆有,在- - 臺鋼絲繩電動葫蘆卷筒兩端各有-套吊鉤滑輪裝置，這種雙吊點電動葫蘆因兩套吊鉤滑輪裝置均由--個卷筒起升或下降，可以保證兩吊點同時升降;

      另種是將兩臺電動葫蘆減速器端相對安裝,在減速器外加裝-套傳 動齒輪及輸出軸,用聯軸器、中間軸把兩臺電動葫蘆的傳動聯在一起，達到兩臺電動葫蘆同步的目

      的。前- -種雙吊點電動葫蘆受卷筒長度制約,不能滿足大起升高度及兩吊點距離大的要求;后種結構復雜,并且需裝力矩限制器,且在升雙吊點距離大的情況下，

      中間傳動軸難于保證平衡,因?yàn)殡妱?dòng)葫蘆在使用過程中有擺動,所以引起中間傳動軸在運行過程中振動。

      雙鉤電動葫蘆適用于吊運超長工件或物品。鉤距可根據用戶要求進行非標設計制作。


產品參數

SGCD、SGMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號 SGCD1                      SGMD1
起重量 噸 0.25 0.5 1 2 3
起升高度 米 3 6 9 6 9 12 6 9 12 18 24 30 6 9 12 18 24 30 6 9 12 18 24 30
起升速度 米/分 8 8/0.8 8/0.8 8/0.8 8/0.8
運行速度 米/分 20(30) 20(30) 20(30) 20(30) 20(30)
鋼絲繩 繩直徑 毫米 3.6 4.8 7.4 11 13
絲直徑 毫米   0.22 0.34 0.5 0.6
結構形式 6×9 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1
工字梁軌道型號（GB76-88） 16-22b 16-28b 16-28b 20a-32c 20a-32c
環形軌道最小半徑 米 0.8 1.5 1.5 2 3 4 2 2.5 3 4 2 2.5 3 4
起升電動機 型號 ZD12-4 ZD21-4 ZD21-4 ZD31-4 ZD41-4
容量 千瓦 0.4 0.8 0.2/0.8
轉速 轉/分 1380 1380 1380 1380 1380
相數   3 3 3 3 3
電壓 伏 380 380 380 380 380
電流 安培 1.25 2.4 0.72/2.4 4.3 0.72/4.3 7.6 1.25/7.6 11 2.4/11
頻率 周/秒 50 50 50 50 50
運行電動機 型號 DW5024 ZDY11-4 ZDY12-4 ZD12-4 ZDY21-4
容量 千瓦 0.06 0.2 0.2 0.4 0.4
轉速 轉/分 1400 1380 1380 1380 1380
相數   3 3 3 3 3
電壓 伏 380 380 380 380 380
電流 安培 0.3 0.72 0.72 1.25 1.25
頻率 周/秒 50 50 50 50 50
工作類型及機構級別 中級M3 中級M3 中級M3 中級M3 中級M3
基本尺寸±2% H 毫 432 630 670 685 780 860 960 985 1080
L2 米 216 126 159 187 230
L1   175 228/225 269/266 279 341/343
L C   391 616 688 760 758 856 955 1150 1346 1542 820 920 1020 1220 1420 1620 915 1018 1121 1327 1533 1738
M     638 710 782 780 878 976 1172 1368 1564
m   104 318 390 462 400 499 597 793 989 1185 418 518 618 818 1018 1218 448 551 654 860 1066 1272
n   130 190 196 240 264
h     120 124 155 173
φ   16.5 16.5 19 25 25
B   279-315 -884 -884 -930 -930
E   395 490 584 740 848
F     355/426 354/492 400/562 438/642
總量±15% C 公 44 44.4 44.8 120 125 145 145 158 180 195 208 222 235 248 296 320 340 360 280 300 350 380 405 435
M 斤   135 140 160 160 170 200 210 220 230 265 278 326 350 370 310 310 330 380 410 435 465
C固   30 30.4 30.8 80 85 90 120 120 125 140 150 165 168 180 190 210 230 250 220 235 250 275 300 325
M固     100 105 110 130 140 145 155 165 180 196 210 220 240 260 280 250 265 280 305 330 355

SGCD、SGMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號 SGCD1 SGMD1
起重量 噸 5 10
起升高度 米 6 9 12 18 24 30 9 12 18 24 30
起升速度 米/分 8/0.8 7/0.7
運行速度 米/分 20(30) 20(30)
鋼絲繩 繩直徑 毫米 15 15
絲直徑 毫米 0.7 0.7
結構形式 D-6×37+1 D-6×37+1
工字梁軌道型號（GB76-88） 25a-63c 25a-63c
環形軌道最小半徑 米 2.5 3 4 5 2.5 3.5 4 6 9
起升電動機 型號 ZD41-4 ZD51-4
容量 千瓦
轉速 轉/分 1380 1380
相數   3 3
電壓 伏 380 380
電流 安培 18 2.4/18  30 4.3/30
頻率 周/秒 50 50
運行電動機 型號 ZDY21-4 ZDY21-4
容量 千瓦 0.8 0.8×2
轉速 轉/分 1380 1380
相數   3 3
電壓 伏 380 380
電流 安培 2.4 2.4×2
頻率 周/秒 50 50
工作類型及機構級別 中級M3 中級M3
基本尺寸±2% H 毫 1160 1310 1350
L2 米 274 303
L1   380/377 429/820
L C   1047 1157 1257 1467 1677 1887 1602 1783 2145 2507 1869
M   1059 1169 1269 1479 1682 1899 1969 2150 2512 2874 3236
m   485 606 695 860 1115 1325 949 1130 1492 1854 2216
n   320 376
h   203 243
φ   31 37
B   -1058 -1058
E   998 1068
F   472/675 612
總量±15% C 公 445 470 555 590 630 670 1010 1063 1166 1263 1317
M 斤 480 505 590 630 660 705 1100 1153 1256 1353 1407
C固   355 375 390 425 460 500 759 807 900 987 1032
M固   390 410 425 460 500 535 849 897 990 1077 1122

SGCD、SGMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號 SGCD NH20-12D
起重量 噸 16 20 20 3
起升高度 米 6 9 12 18 24 30   6 9 12 18 24 30
起升速度 米/分 3.5 3.5/0.35 3.5 3.5/0.35 5 8/0.8
運行速度 米/分 18 20 20 20(30)
鋼絲繩 繩直徑 毫米 15 17 22.5 13
絲直徑 毫米 0.7 0.8   0.6
結構形式 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1
工字梁軌道型號（GB76-88） 45a-63c 50a-63c   20a-32c
環形軌道最小半徑 米 3 3.5 4.6 3 3.5 4.6   2 2.5 3 4
起升電動機 型號 ZD51-4 ZD51-4   ZD41-4
容量 千瓦
轉速 轉/分 1380 1380 1380 1380
相數   3 3 3 3
電壓 伏 380 380 380 380
電流 安培 30 4.3/30 30 4.3/30   11 2.4/11
頻率 周/秒 50 50 50 50
運行電動機 型號 ZDY21-4 ZDY21-4   ZDY21-4
容量 千瓦 0.8×2 0.8×2 0.8×2 0.4
轉速 轉/分 1380 1380 1380 1380
相數   3 3 3 3
電壓 伏 380 380 380 380
電流 安培 2.4×2 2.4×2 2.4×2 1.25
頻率 周/秒 50 50 50 50
工作類型及機構級別 中級M2 中級M2   中級M3
基本尺寸±2% H 毫 1600 2400   985 1080
L2 米 同10t     230
L1   同10t     341/343
L C   同10t     915 1018 1121 1327 1533 1738
M
m   949 1130 1492 956 1478 1605   448 551 654 860 1066 1272
n   376 376   264
h   41 46   173
φ         25
B         -930
E   1335 1934   848
F   1055     438/642
總量±15% C 公               280 300 350 380 405 435
M 斤               310 330 380 410 435 465
C固                 220 235 250 275 300 325
M固                 250 265 280 305 330 355
